Produktionsqualität steigern und Kosten senken, durch Werkstückträger und innovative Transportsysteme

Standardprodukte

Lernen Sie unser neustes Werkstückträgersystem kennen

Mit unseren Standardprodukten können Sie sich Ihr Werkstückträgersystem nach Ihren Bedürfnissen zusammenstellen. Mit einer umfassenden Auswahl an Werkstückträgern, Clips, Waschkörben und vielem weiteren Zubehör, bietet die ZELL Systemtechnik alle Komponenten modular an, die für die Logistik und Reinigung notwendig sind.

Individuelle Kundenlösungen

Branchenspezifische Trägersysteme

Neben einer umfassenden Auswahl an hochwertigen Standardprodukten, entwickeln wir für jedes noch so komplexe Werkstück maßgeschneiderte Neukonstruktionen. ZELL hat bereits eine Vielzahl an branchenspezifischen Lösungen umgesetzt. Hier finden Sie eine Auswahl unserer Projekte.

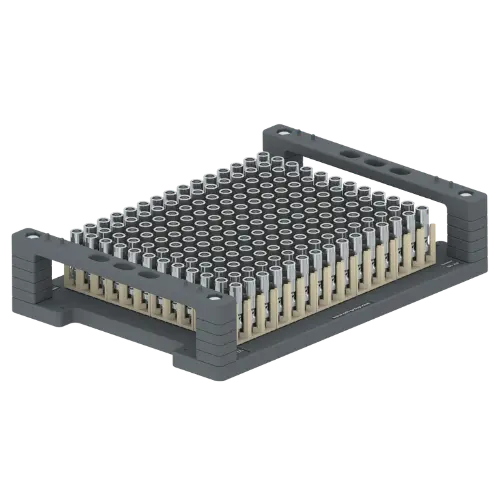

ZELL Factory System 2022

Multiclips, Körbe (flexibel im Flächenmaß), Werkstückträger (flexibel in der Höhe), Korbdeckel inkl. Spannklammern und weiteres Zubehör

ZELL Systeme 2020

Standard-Clips, Multiclips, Waschkörbe, Trägerbleche, Abstandshalter, temperatur- beständige Werkstückträger (GRID System), Werkstückträger für Reinigung (GRID PLUS System), Korbdeckel, Transportpaletten, Europalettenträger und weiteres Zubehör

Trägersysteme für die automatisierte Produktion

Zunehmende Automatisierung und wachsende Robotisierung in der Produktion stellen immer höhere Anforderung an die Haltesysteme und Sicherungssysteme beim Reinigen und Transportieren von Werkstücken. ZELL Systemtechnik entwickelt und liefert Werkstückträgersysteme für die Fixierung präziser und empfindlicher Werkstücke. Mit diesen Systemen lassen sich so Bauteile genau und schonend transportieren, reinigen und härten. Der Einsatz dieser intelligenten Werkstückträgersysteme ermöglicht automatisierte Produktionsverfahren, die Unterstützung von Roboter, kontrollierte Reinigungsverfahren und das Härten ohne aufwendiges Umchargieren.

ZELL Systemtechnik hat bereits hunderte unterschiedliche Clips, Körbe und Haltesysteme entwickelt und löst erfolgreich die spezifischen Anforderungen von Kunden aus verschiedenen Branchen. Jährlich entwickelt ZELL Systemtechnik 50 bis 100 neue Halte- und Sicherungssysteme für aktuelle Produktionsprozesse und die adäquate Handhabung von Werkstücken.

Bei der Suche nach der passenden Lösung haben Kunden bei ZELL Systemtechnik die Wahl: Mit ZELL Individual, erhalten Sie eine exakt auf Ihre Anwendung maßgeschneidertes System. Mit ZELL Standard können Sie sich selbst aus allen im System befindlichen Komponenten Ihren Bedarf zusammenstellen. So liefern wir nicht nur individuelle High-End-Produkte, sondern auch kostengünstige Systeme auf der Basis bereits entwickelter Standardkomponenten. Mit den hochwertigen ZELL-Systemen und ihren langen Standzeiten erhöhen Anwender maßgeblich die Qualität ihrer Produktionsabläufe und senken gleichzeitig die Fertigungskosten.

Und so funktioniert es:

Bauteil analysieren

  • Maße und Aufnahmepunkte des Bauteils angeben
  • Automationsprozess berücksichtigen
  • optional Technische Zeichnung übermitteln
  • optional CAD oder STEP Datei übermitteln
Jetzt unverbindliche Anfrage senden
mehr zu Werkstückträgern

Clip wählen

  • Den passenden Clip auswählen oder für das jeweilige Bauteil entwickeln lassen
  • Die ideale Werkstückaufnahme aus hochwertigem Polyamid
  • formbeständig und geeignet für alle gängigen Fluide von industriellen Waschanlagenhersteller
  • Kunststoffkörbe um Kleinteile als Schüttgut zu waschen
  • eine Vielzahl von Standard-Clips und Multiclips, welche an Ihr Bauteil angepasst sind, für maximalen Schutz bei Transport- und Waschvorgängen
mehr zu ClipsStandard-, Multiclips und Kunststoffkörbe

Werkstückträger anpassen

  • Grundfläche des Trägers entsprechend Chargenvorlumen, Automationsprozess und Maschinengröße auswählen
  • Formstanzungen für die Montage von Standard-Clips oder Rastungen für die Montage von Multiclips um Kavitäten auf dem Träger zu maximieren
  • Fünf Standardgrößen: 255x155; 275x190; 355x255; 425x275; 555x355
  • flexibel anpassbar in der Höhe auf Ihr Bauteil, im 5 mm Raster, durch die gewählte Anzahl von Distanzstücken
  • Zwei Henkel garantieren exzellentes Handling und Stapelfähigkeit

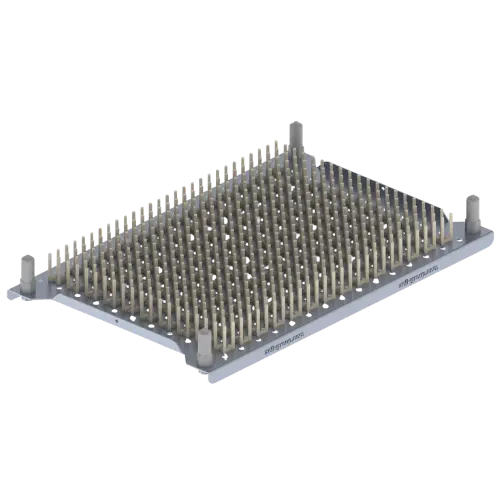

  • Fertigung aus hochwertigem Polyamid oder Edelstahl, formbeständig für alle gängigen Reinigungsprozesse
  • Alle Komponenten lassen sich leicht demontieren, austauschen, anpassen oder recyceln
  • optional Beschriftungsbleche für Lasergravur, Barcodes
Werkstückträger
mehr zu Werkstückträgern

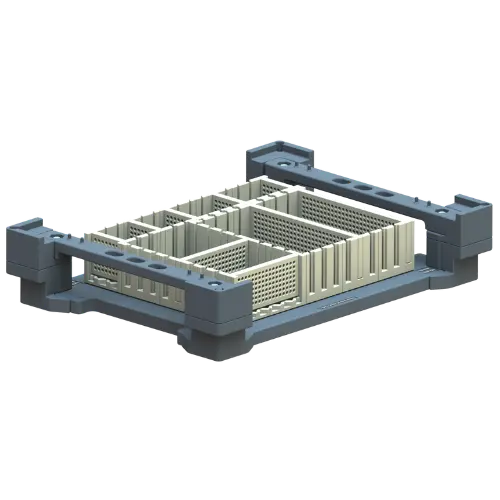

in Korb einlegen

  • Passenden Korb zum Werkstückträger wählen
  • mögliche Höhen 200 und 300 mm wählen
  • Korb mit oder ohne Zwischenstück wählen für mehr Aufnahmeflexibilität
  • Für jede Standardgröße an Werkstückträgern bieten wir den passenden Korb aus Kunststoff oder Edelstahl
  • Zwei Rundrahmen garantieren Stabilität. Es genügt diese auszutauschen um an eine neue Werkstückträgergröße anzupassen
  • Fertigung aus hochwertigem Polyamid oder Edelstahl, formbeständig für alle gängigen Reinigungsprozesse
  • Alle Komponenten lassen sich leicht demontieren, austauschen, anpassen oder recyceln
  • verschließbar mit Halteklammern oder Spanndeckel
  • optionales Zubehör: Entnahme-Hilfen, Waschrahmenadapter, Kennzeichnungshalter für Lasergravur, Barcodes
mehr zu KörbenKörbe
